ASM 西門子貼片機的真空測量關鍵節點位于回參考點階段，系統會自動執行兩次精準檢測：首次為真空通道關閉狀態下的數值采集，二次為通道開啟后空氣經吸嘴流通時的數值測量。這一流程通過貼裝頭氣路中的電磁閥切換實現，真空 / 吹氣轉換單元驅動柱塞運動，完成關閉與開啟狀態的快速切換，為后續判斷提供基礎數據。

一、關鍵數值的影響因素

關閉值的環境依賴性：關閉狀態下的真空值直接關聯環境壓力，而環境壓力受海拔與氣候雙重影響。例如海拔 2000 米處關閉值約 750 毫巴，海平面則達 920 毫巴，海拔每升高，大氣壓力降低，對應關閉值同步下降。

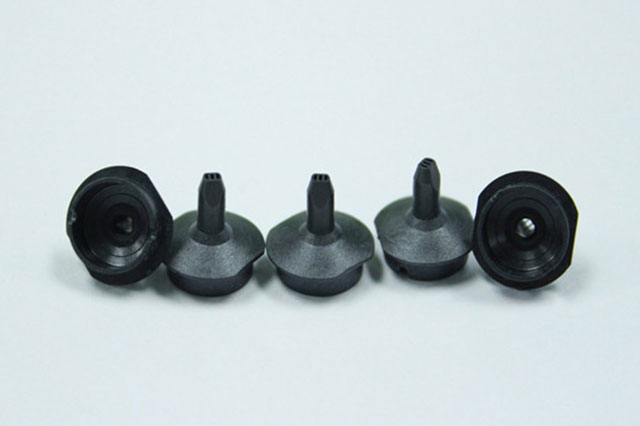

開啟值的器件關聯性：開啟值主要由吸嘴特性決定，吸嘴尺寸越小，氣流阻力越大，開啟值越高；若吸嘴沾污或堵塞，會進一步增大阻力，導致開啟值異常升高，這也是貼片機吸料故障的常見誘因。


二、差值標準與故障判定

開啟與關閉值的差值需滿足線控計算機預設的ideal.MA 最小值標準，該值隨吸嘴類型變化。以 714、704、914、904 型吸嘴為例，最小差值為 120 毫巴。若實測差值未達標，系統將觸發 “開啟 / 關閉間隔不夠” 的故障報警，提示氣路可能存在泄漏或吸嘴異常。


三、元件合格臨界值計算

差值達標后，系統通過公式確定元件拾取合格的臨界值：臨界值 =（關閉值 - 開啟值）×0.2 + 開啟值。如關閉值 900 毫巴、開啟值 700 毫巴時，臨界值為（900-700）×0.2+700=740 毫巴。生產中實測真空值需大于該臨界值，方可判定元件拾取成功，這一標準確保了貼裝可靠性。
